¿Qué son los líquidos inflamables y qué riesgos representan?
Los líquidos inflamables representan uno de los riesgos más críticos en la industria en términos de incendio, explosión y daños materiales de gran magnitud. Estas sustancias se caracterizan por tener un punto de inflamación bajo y pueden formar vapores inflamables a temperatura ambiente, que al mezclarse con el aire generan atmósferas explosivas altamente peligrosas. Incluso pequeñas cantidades, si se almacenan o manipulan de manera incorrecta, pueden ocasionar daños masivos a edificios, equipos y al medio ambiente en caso de incendio. Los sistemas modernos de barreras anti-derrame ofrecen protección decisiva ante estos escenarios.
El almacenamiento seguro de líquidos inflamables es, por tanto, un tema central en la protección contra incendios en las empresas. Los armarios de seguridad homologados conforme a EN 14470-1 y los almacenes reglamentarios son indispensables para minimizar el riesgo de propagación descontrolada. Estos sistemas impiden que las sustancias, en caso de fuga o incendio, se extiendan hacia otras zonas y desencadenen nuevos incendios o explosiones.
Punto de inflamación bajo
Los líquidos inflamables se encienden a temperaturas inferiores a 60 °C y forman atmósferas explosivas incluso con fuentes de ignición mínimas.
Formación de vapores
Las sustancias volátiles generan nubes de vapor peligrosas que se propagan rápidamente por instalaciones industriales y redes de drenaje.
Propagación rápida
Los líquidos fluyen a través de aberturas, canales y umbrales en segundos, convirtiendo un incidente local en una emergencia a escala de toda la planta.
Cumplimiento normativo: NOM-002-STPS, NFPA 30 y legislación regional
La normativa latinoamericana impone requisitos estrictos en materia de almacenamiento de líquidos inflamables. La NOM-002-STPS-2010 en México, la NFPA 30 adoptada en Colombia (NTC 1692, Decreto 1521/1998) y el DS 594 junto con el Decreto 43/2016 en Chile definen las obligaciones aplicables a las instalaciones industriales:
- Clasificación según categorías de riesgo (Clase I, II y III) en función del punto de inflamación
- Los almacenes deben constituir compartimentos corta-fuego independientes
- Las cantidades almacenadas en zonas de trabajo deben limitarse al mínimo operativamente necesario
- Señalización obligatoria («Prohibido el acceso», «Prohibido encender fuego»)
- Uso de bandejas de contención resistentes a los productos almacenados conforme a NFPA 30 y normativa local
Más allá de los equipos técnicos, la capacitación del personal es determinante. Las empresas están obligadas a capacitar regularmente a sus trabajadores sobre los riesgos y el manejo adecuado de sustancias peligrosas, conforme al Reglamento Federal de Seguridad y Salud en el Trabajo en México, la Resolución 0312 de 2019 en Colombia y el DS 594 en Chile. Los equipos de protección contra incendios — extintores, sistemas de detección y sistemas de extinción automática — deben estar operativos en todo momento.
Aviso de seguridad
La instalación de barreras anti-incendio debe ser realizada por empresas certificadas. El cumplimiento de las normas NOM, NFPA y la legislación local aplicable es obligatorio. Consulte siempre con las autoridades competentes de su país (STPS en México, Ministerio del Trabajo en Colombia, SUSESO en Chile).
Fundamentos de las barreras anti-incendio: ¿qué es un sistema de contención automático?
Las barreras anti-incendio son sistemas de contención especializados que combinan los principios de protección pasiva contra incendios con la retención automática de líquidos. El término «barrera anti-derrame automática» describe dispositivos de protección mecánicos que se activan de forma autónoma al contacto con líquidos y sellan las aberturas para impedir la propagación de sustancias inflamables, productos químicos o aguas de extinción contaminadas. Constituyen una capa de protección crítica entre las zonas de riesgo y los compartimentos corta-fuego adyacentes. Encuentre información detallada sobre barreras de contención para productos químicos agresivos en nuestra guía especializada.
Diferencia: bordillos fijos vs. barreras automáticas
Los sistemas pasivos como los bordillos fijos son permanentemente visibles y obstaculizan la circulación. Las barreras automáticas como Spillbarrier están enrasadas con el piso (aprox. 100 mm de profundidad) y permiten el tránsito normal de montacargas y vehículos. Solo se activan al contacto con un líquido.
Esto las convierte en la solución ideal para empresas que deben conciliar seguridad con eficiencia operativa.
¿Cómo funciona una barrera anti-derrame automática? Técnica y activación
El mecanismo de flotador es el corazón de cada barrera automática. En cuanto los líquidos — ya sean sustancias inflamables, productos químicos o agua — alcanzan la barrera, un flotador dentro del alojamiento de acero inoxidable asciende. Este levanta una placa resistente al fuego que sella la abertura hasta una altura de 300 mm.

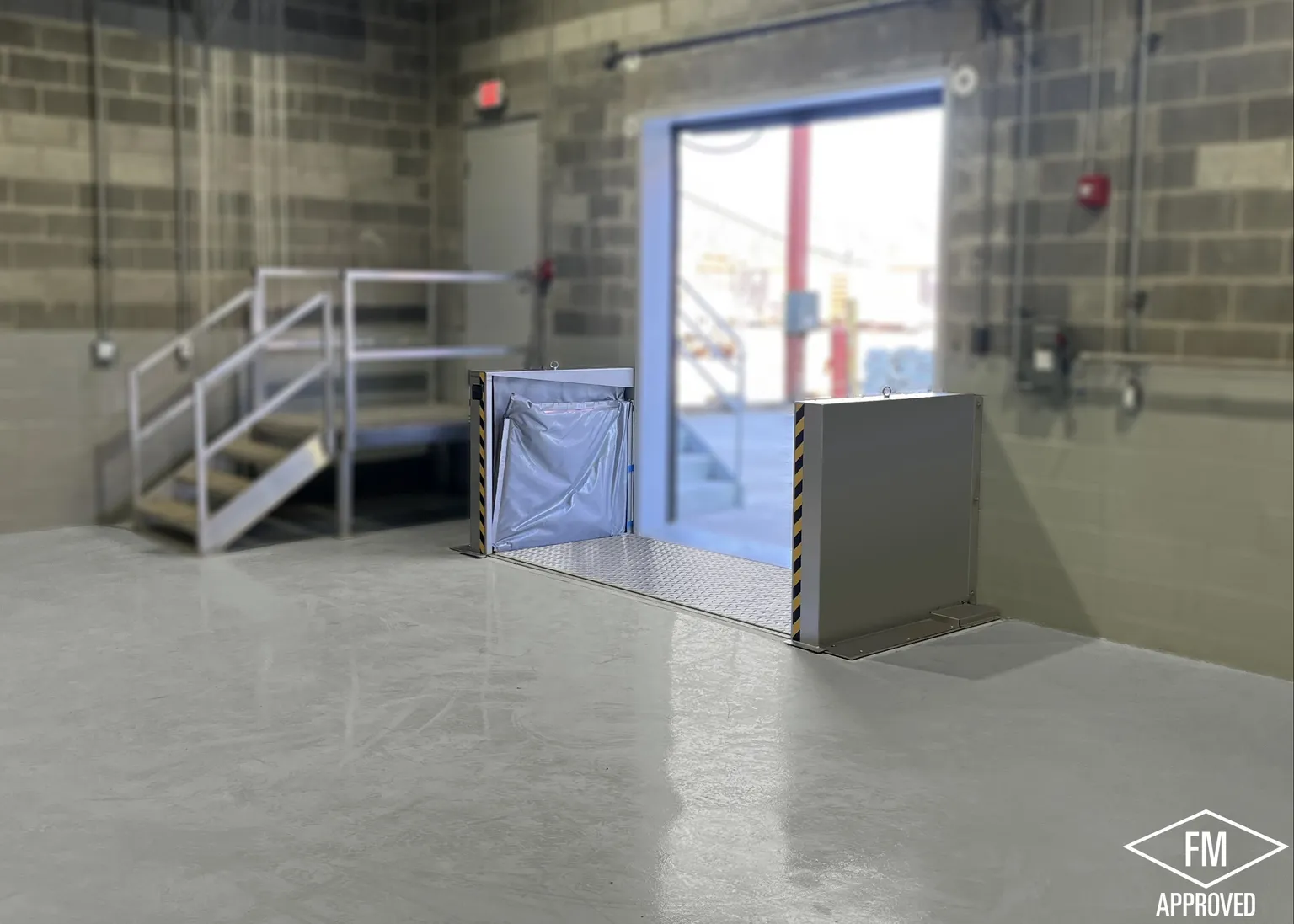

Secuencia de activación de una barrera Spillbarrier
- El líquido alcanza el umbral: Sustancias inflamables, productos químicos o agua de extinción contaminada entran en contacto con el alojamiento de la barrera
- El flotador asciende: El elemento de flotación dentro del alojamiento de inox (1.4404) es elevado por el líquido
- La placa sella la abertura: La placa resistente al fuego sube en menos de 10 segundos hasta 300 mm de altura
- Restablecimiento automático: Tras la eliminación del líquido y el secado, el sistema retorna a su posición inicial
Características técnicas principales:
- Activación sin energía externa: No se requiere suministro eléctrico, sensores ni electrónica de control
- Materiales: Alojamiento de inox (1.4404 o superior) con juntas que resisten hasta 1.100 °C
- Principio fail-safe: El sistema funciona con fiabilidad incluso ante un corte de luz — ventaja decisiva frente a puertas cortafuego electrónicas
- Verificación funcional: Prueba con bomba manual, restablecimiento automático tras secado
- Tiempo de activación: Menos de 10 segundos al contacto con el líquido
- Resistencia química: Probado para rango de pH 1–14
¿Qué tipos de barreras de contención existen?
Según el lugar de instalación y el objetivo de protección, se utilizan distintos tipos de barreras. La selección depende de la estructura del edificio, las sustancias almacenadas y las normas vigentes aplicables.
| Tipo de barrera | Lugar de instalación | Aplicación típica | Volumen de retención |
|---|---|---|---|
| Barreras de umbral | Aberturas de puertas, portones | Muelles de carga, puertas de naves, almacenes | Hasta 20 m³ |
| Obturadores de drenaje | Sistemas de desagüe | Coladeras, sumideros, canaletas | Hasta 50 m³ |
| Sistemas compuestos | Múltiples aberturas | Compartimentos cortafuego complejos, plantas multizona | Hasta 100 m³ |

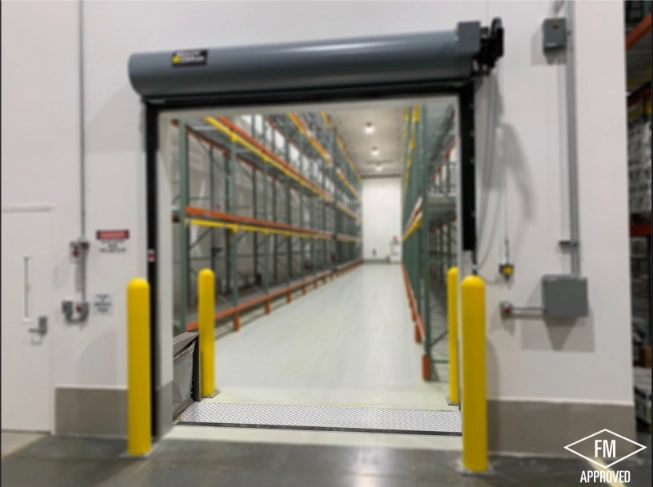

1. Barreras de umbral: protección en portones y aberturas de puertas
Las barreras de umbral son sistemas de perfil bajo encastrados en el piso frente a portones, puertas o muelles de carga. En condiciones normales, apenas sobresalen 10 cm del nivel del suelo y permiten el tránsito sin obstáculos de montacargas, camiones y personal. En cuanto un líquido alcanza el umbral, una placa de acero inoxidable se eleva automáticamente hasta 30 cm y sella completamente la abertura.
Ejemplo práctico — muelle de carga de una planta química: Una abertura de portón de 5 metros está protegida por un umbral Spillbarrier encastrado en el piso. En operación normal, los montacargas transitan sin dificultad sobre el umbral plano. Ante una fuga durante la descarga de una pipa, la barrera se activa en menos de 10 segundos y retiene hasta 18.000 litros — suficiente para contener el contenido de un camión cisterna hasta la llegada de los bomberos.
2. Obturadores de drenaje: protección de las redes de desagüe
Los obturadores de drenaje son sistemas de cierre redondos o rectangulares que se instalan directamente en coladeras, canaletas de evacuación o pozos. Al contacto con un líquido, empujan hacia arriba un tapón de cierre que sella herméticamente el drenaje — impidiendo que sustancias contaminadas alcancen la red de alcantarillado o las aguas subterráneas, en cumplimiento de la Ley General del Equilibrio Ecológico y la Protección al Ambiente (LGEEPA) en México, la Ley 99/1993 en Colombia y la Ley 19.300 de Bases del Medio Ambiente en Chile.
3. Sistemas compuestos: protección de compartimentos cortafuego complejos
Los sistemas compuestos combinan múltiples barreras de umbral y obturadores de drenaje que forman conjuntamente un sistema de protección coherente. En una instalación típica, tres portones se equipan con barreras de umbral, cuatro coladeras reciben obturadores y dos puertas de comunicación se aseguran con umbrales adicionales — formando un «anillo de seguridad» alrededor de la zona crítica donde todos los componentes se activan automáticamente e independientemente entre sí.
Aplicaciones industriales: ¿dónde se utilizan las barreras anti-incendio?
Industria química y petroquímica
Protección de zonas de producción, almacenes de solventes y áreas de carga/descarga de materias primas — conforme a NOM-005-STPS y NFPA 30
Logística y centros de distribución
Contención de derrames en muelles de carga, protección de puertas de nave y separación de zonas de mercancías peligrosas — ADR y normativa de transporte
Industria automotriz
Retención de aceites, fluidos hidráulicos y combustibles en zonas de producción y talleres de mantenimiento — NOM-004-STPS e IATF 16949
Industria farmacéutica
Protección de salas limpias y zonas de producción contra contaminación por solventes o etanol industrial — BPF y COFEPRIS/INVIMA
Energía y utilities
Contención de fugas de aceite en salas de transformadores y estaciones de bombeo — NOM-001-SEDE y reglamentación eléctrica local
¿Qué normas y estándares rigen las barreras anti-incendio en Latinoamérica?
Marco normativo aplicable por país
?? México — NOM-002-STPS-2010 y NFPA 30
La NOM-002-STPS-2010 establece las condiciones de seguridad para la prevención y protección contra incendios en centros de trabajo. Define los requisitos para el almacenamiento de líquidos inflamables, los sistemas de contención y la señalización de emergencia. La NFPA 30 es ampliamente adoptada como referencia técnica complementaria para el dimensionamiento de sistemas de retención.
?? Colombia — NSR-10, NFPA 30 y Decreto 1521/1998
El Título J del NSR-10 (Reglamento Colombiano de Construcción Sismo Resistente) establece los requisitos de seguridad contra incendios en edificaciones. La NFPA 30 y la NTC 1692 son las referencias técnicas principales para el almacenamiento de líquidos inflamables. El Decreto 1521 de 1998 regula específicamente el almacenamiento y manejo de combustibles derivados del petróleo.
?? Chile — DS 594/1999 y Decreto 43/2016
El Decreto Supremo 594 del Ministerio de Salud establece las condiciones sanitarias y ambientales básicas en los lugares de trabajo, incluyendo requisitos de almacenamiento de sustancias inflamables. El Decreto 43/2016 exige sistemas de control de derrames cuando se almacena más de 1 tonelada de sustancias inflamables, comburentes y/o peróxidos.
? Estándares NFPA de aplicación regional
La NFPA 30 (Líquidos Inflamables y Combustibles), NFPA 13 (Rociadores automáticos), NFPA 25 (Inspección y mantenimiento de sistemas de agua) y NFPA 72 (Detección y alarma) son adoptadas como referencia técnica en toda Latinoamérica, especialmente en proyectos industriales y multinacionales.
Ventaja competitiva regulatoria
Los sistemas de contención certificados conformes a NFPA 30 y compatibles con las normativas NOM, NSR-10 y DS 594 permiten a los operadores demostrar su diligencia regulatoria ante inspectores de la STPS, el Ministerio del Trabajo o la Superintendencia de Seguridad Social, reduciendo el riesgo de sanciones y optimizando las condiciones de cobertura de seguros industriales.
Tecnología Spillbarrier: especificaciones técnicas
| Parámetro | Especificación | Relevancia operativa |
|---|---|---|
| Tiempo de activación | < 10 segundos | Contención inmediata antes de la propagación |
| Altura de placa | Hasta 300 mm | Retención de grandes volúmenes de líquido |
| Ancho máximo | Hasta 6.000 mm | Cobertura de grandes aperturas de portón |
| Material | Inox 1.4404 (316L) | Resistencia química máxima, pH 1–14 |
| Resistencia al fuego de juntas | Hasta 1.100 °C | Integridad mantenida incluso en incendio directo |
| Alimentación eléctrica | No requerida | Funcionamiento garantizado ante cortes de luz |
| Vida útil | 25 años | TCO (costo total de propiedad) mínimo |
| Mantenimiento anual | 15 min (prueba funcional) | Carga operativa mínima |
| Carga de tráfico | Hasta 12 t (montacargas) | Sin interferencia con operaciones normales |
| Profundidad de instalación | Aprox. 100 mm | Retrofit en edificios existentes sin obras mayores |
Planificación e instalación: ¿cómo se dimensiona un sistema de barreras?
| Situación | Base normativa | Volumen de retención requerido |
|---|---|---|
| Almacén con líquidos inflamables Clase I (> 1.000 L) | NOM-002-STPS / NFPA 30 | Volumen del tanque mayor × 1,1 + aguas de extinción |
| Zona con riesgo de atmósfera explosiva (ATEX) | NOM-022-STPS / NFPA 497 | Según análisis de riesgo de explosión |
| Instalación con sistema de rociadores NFPA 13 | NFPA 13 / NFPA 30 | Caudal rociadores (L/min) × duración estimada (min) |
El proceso de dimensionamiento en cuatro pasos
1. Realizar el análisis de riesgos y evaluación de peligros
Identificar todas las zonas con riesgo de incendio o derrame de líquidos inflamables. La NOM-002-STPS y la NFPA 30 proporcionan los criterios de clasificación. La documentación del análisis es también necesaria para los programas de protección civil exigidos por la Ley General de Protección Civil en México, la Resolución 0256/2014 en Colombia y las disposiciones del ONEMI en Chile.
2. Calcular el volumen de retención requerido según NFPA 30
El volumen requerido se determina por la cantidad almacenada, la clasificación del punto de inflamación de las sustancias y los requisitos de la NFPA 30. Fórmula indicativa: Volumen de retención = (Capacidad del tanque mayor × 1,1) + (Caudal de agua de extinción × duración estimada).
3. Definir los puntos de instalación
Las puertas, portones, coladeras y sistemas de drenaje son las ubicaciones críticas. Evaluar cada punto por el que los líquidos podrían migrar hacia compartimentos corta-fuego adyacentes o alcanzar el medio ambiente — incluyendo drenajes pluviales bajo jurisdicción ambiental.
4. Determinar la compatibilidad química y el umbral de activación
La compatibilidad de materiales debe verificarse para las sustancias específicas almacenadas. El umbral de activación puede calibrarse para evitar disparos accidentales por agua de limpieza mientras garantiza respuesta confiable ante derrames reales.
Consejo de planificación
Involucre al inspector de protección civil y al cuerpo de bomberos local desde el inicio del proyecto. La coordinación sobre alturas de retención y conformidad con las rutas de evacuación es determinante para la obtención de las licencias de funcionamiento y el cumplimiento de la normativa de protección civil aplicable en su país.
Comparativo de tecnologías: ¿qué sistema se adapta a su planta?
| Criterio | Sistema Spillbarrier automático | Bolsas/barreras móviles | Bordillos fijos elevados |
|---|---|---|---|
| Tiempo de respuesta | Menos de 10 segundos, automático | Varios minutos (despliegue manual) | Activo permanentemente |
| Carga de mantenimiento | 15 min/año (prueba funcional) | Revisiones periódicas requeridas | Mínima |
| Certificación | Compatible NFPA / NOM | Variable | Generalmente ninguna |
| Acceso montacargas / vehículos | Sí (enrasado con el piso) | No (requiere montaje/desmontaje) | Restringido |
| Riesgo para el personal | Nulo (totalmente automático) | Alto (despliegue manual en zona peligrosa) | Nulo |
| Costo de instalación | USD 5.500 – 16.500 (est.) | Bajo | Alto (requiere obra civil) |
| Fiabilidad a largo plazo | 25 años | Depende de condiciones de almacenamiento | Muy alta |
Desafíos frecuentes y soluciones
Retrofit en edificios existentes
- Intervención estructural mínima: No se requiere demoler grandes superficies de piso
- Adaptación a superficies irregulares: El montaje flexible funciona en pisos imperfectos
- Integración en compartimentos corta-fuego existentes: No se requiere modificar elementos estructurales del edificio
- Puesta en marcha rápida: Instalación y prueba funcional completables en una jornada laboral
- Cero paro productivo: La instalación por fases preserva las operaciones en curso durante todo el proyecto
Resistencia química para sustancias agresivas
- Rango de pH de las sustancias almacenadas (cobertura estándar: pH 1–14)
- Rango de temperatura del líquido (-40 °C a +80 °C)
- Concentraciones y duración del contacto con el líquido
- Posibles mezclas químicas o reacciones entre sustancias co-almacenadas
- Solventes orgánicos e hidrocarburos derivados del petróleo
- Sustancias oxidantes, ácidos minerales concentrados y álcalis cáusticos
Integración con sistemas de extinción automática
Los sistemas Spillbarrier automáticos funcionan de forma integrada con sistemas de detección de incendios, detectores de humo, rociadores conformes a NFPA 13 y sistemas de extinción automática — garantizando una respuesta de emergencia coordinada desde la detección del derrame hasta la intervención completa de los bomberos. La barrera se activa de forma independiente del panel de alarma al contacto directo con el líquido, reteniendo las aguas de extinción contaminadas dentro del perímetro del edificio en cumplimiento de la legislación ambiental aplicable.
Ventaja en seguros industriales
Las instalaciones con sistemas de contención automáticos integrados pueden lograr reducciones significativas en sus primas de seguros de daños industriales. Los sistemas de contención compatibles con NFPA facilitan las auditorías anuales de control de pérdidas y demuestran una gestión proactiva del riesgo ante aseguradoras como AXA, Zurich, Allianz y Liberty Mutual en Latinoamérica.
Conclusión y próximos pasos
Solicite una cotización para su planta
Nuestros ingenieros especializados analizan las necesidades específicas de su instalación y le proponen un sistema de barreras dimensionado conforme a las normas NOM, NFPA y DS 594 aplicables a su actividad.
Solicitar consulta técnica gratuita ?Preguntas frecuentes (FAQ)
¿Cómo funciona una barrera automática sin alimentación eléctrica?
El mecanismo de flotador utiliza únicamente el principio de Arquímedes del líquido para activar la barrera. Cuando un líquido alcanza el alojamiento de inox encastrado en el piso, un flotador asciende y levanta mecánicamente una placa de cierre resistente al fuego. No se requieren cables, sensores electrónicos ni control remoto. Este principio fail-safe garantiza el funcionamiento fiable incluso durante cortes de luz — precisamente en situaciones donde los tableros eléctricos pueden verse afectados por el incendio.
¿Qué normativas aplican en México y Latinoamérica para la retención de aguas de extinción?
En México, la NOM-002-STPS-2010 y la LGEEPA definen los requisitos de contención y protección ambiental. En Colombia aplican el NSR-10 Título J, el Decreto 1521/1998 y la Ley 99/1993. En Chile rigen el DS 594/1999 y el Decreto 43/2016. En toda la región, la NFPA 30 es la referencia técnica principal para el dimensionamiento de sistemas de retención de líquidos inflamables y aguas de extinción contaminadas.
¿El sistema Spillbarrier puede retener productos químicos agresivos?
Sí. Los sistemas Spillbarrier están fabricados en acero inoxidable 316L (1.4404) y probados para un rango de pH 1 a 14. Esta calidad de inox ofrece resistencia química comprobada frente a ácidos minerales concentrados, álcalis cáusticos, solventes orgánicos e hidrocarburos del petróleo. Para sustancias especialmente agresivas o mezclas complejas, se recomienda una verificación de compatibilidad química caso por caso. Nuestro equipo técnico puede realizar esta evaluación sin costo previo a la especificación del sistema.
¿Dónde deben instalarse las barreras en bodegas y plantas industriales?
Los puntos de instalación prioritarios son: (1) portones y aberturas de nave que comunican con zonas de riesgo, (2) muelles de carga y descarga donde se manipulan líquidos inflamables, (3) coladeras y canaletas en zonas de almacenamiento de sustancias peligrosas, (4) umbrales de puertas que separan compartimentos corta-fuego distintos. El análisis de riesgos requerido por la NOM-002-STPS y los programas de protección civil identifica con precisión estas ubicaciones para cada instalación.
¿Cómo se determina el umbral de activación correcto?
El umbral de activación se define en la fase de dimensionamiento en función de dos criterios contrapuestos: evitar disparos accidentales por aguas de limpieza rutinarias, y garantizar activación confiable e inmediata ante un derrame real. En la práctica, se calibra en función de la densidad de los líquidos almacenados, el volumen mínimo susceptible de derramarse accidentalmente y los procedimientos de limpieza del sitio. Nuestros ingenieros realizan esta calibración durante la puesta en marcha.
¿Qué mantenimiento requieren los sistemas de contención automáticos?
Los sistemas Spillbarrier requieren un mantenimiento anual mínimo de aproximadamente 15 minutos, consistente en una prueba funcional con bomba manual para verificar el ascenso y descenso de la placa de cierre. No se requieren piezas consumibles, baterías ni lubricantes. Se recomienda una limpieza visual anual del alojamiento y las juntas. Esta baja carga de mantenimiento es una ventaja decisiva frente a puertas cortafuego motorizadas que requieren contratos de mantenimiento anuales y verificaciones periódicas según NFPA 25 y NOM-002-STPS.
¿Los sistemas Spillbarrier son compatibles con NFPA 30 y NOM-002-STPS?
Los sistemas Spillbarrier están diseñados para satisfacer los requisitos de la NFPA 30, la NOM-002-STPS-2010 y las normativas regionales aplicables (NSR-10, DS 594). La compatibilidad con los requisitos de aseguradoras industriales se evalúa caso por caso según las especificaciones del proyecto. Acompañamos a nuestros clientes en la preparación de la documentación técnica necesaria para inspecciones de protección civil y auditorías de seguros. Contacte a nuestro equipo para obtener la documentación de conformidad específica para su proyecto.
